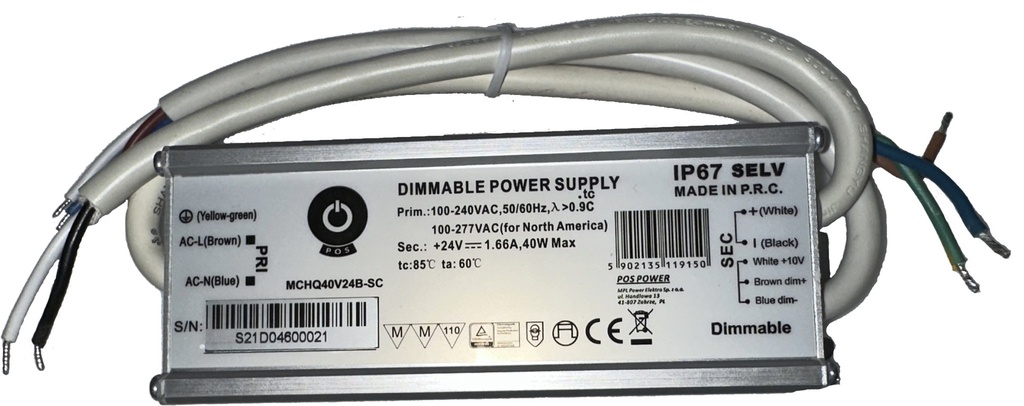

LED Trafo Dimbar 40W 1-10V,PWM,resistance 24V 1,66A IP65
40W LED Switching Power Supply med 3 i 1 dæmpningsfunktion
Artikel nr. |
119150 |
EAN |
5902135119150 |
Salgs- og leveringsbetingelser
14-dages pengene-tilbage garanti
Levering: 2-3 hverdage
Beskrivelse
Funktioner:
- Universal AC-indgang / Fuldt område (maks. 305VAC)
- Beskyttelse: Kortslutning / Overstrøm / Overspænding / Overtemperatur
- Køling ved fri luftkonvektion
- Indbygget aktiv PFC-funktion
- IP65 design til indendørs og udendørs apparater
- Overholdelse af verdensomspændende regler for belysning
- Indbygget 3 i 1 dæmpningsfunktion: 0-10V eller PWM eller modstand
Dokumenter
Specifikationer
| Nominel spænding | 24V |
| Konstant strømområde | 12 ÷ 24V |
| Nominel strøm | 1,66A |
| Nominel effekt (maks.) | 39,84W |
| Ingen udgangsspænding (maks.) | 30V |
| Linjeregulering | ± 1 % |
| Belastningsregulering | ± 3 % |
| Strømtolerance | ± 5 % |
| Ripple & Noise (maks.) | 450mVP-P |
| Opsætning, stigning | 500 ms, 30 ms |
| Hold-up tid | 15ms |
| Spændingsområde | 90 ÷ 305VAC |
| Frekvensområde | 47 ÷ 63Hz |
| Effektfaktor (typ.) | PF > 0,98 / 115VAC; PF > 0,95 / 230VAC ved fuld belastning |
| Effektivitet (typ.) | 88 % |
| AC strøm (typ.) | 0,55A / 115VAC; 0,22A / 230VAC |
| Startstrøm (maks.) | 60A / 230VAC (25°C) |
| Overstrømsbeskyttelsesområde | 110 ÷ 160 % type, konstant strømbegrænsning til 50 % nominel spænding næste hikketilstand. Gendannes automatisk efter at fejltilstanden er fjernet. |
| Kortslutningsbeskyttelse | type, hikketilstand. Gendannes automatisk efter at fejltilstanden er fjernet. |
| Overspænding Maks. 18VMax. 35V Type | Sluk udgangsspænding. Tænd for genopretning igen. |
| Overtemperaturområde | 110°C ± 10°C Type: Sluk udgangsspænding. Efter at temperaturen er faldet, tændes for genopretning. |
| Arbejdstemperatur | -40°C ÷ 70°C (se Derating Curve) |
| Arbejdsfugtighed | 15 ÷ 95% RH ikke-kondenserende |
| Opbevaringstemperatur og luftfugtighed | -40°C ÷ 80°C, 10 ÷ 95% RH ikke-kondenserende |
| Temperaturkoefficient | ± 0,05% / °C (-10°C ÷ 45°C) |
| Vibration | 10 ÷ 500Hz, 2G, 10min / 1 cyklus, periode 30min. hver langs X-, Y-, Z-akser |
| Sikkerhedsstandarder | Overholdelse af EN61347-1, EN61347-2-13 |
| Tåler spænding | IN/OUT: 5,3kVDC/1min |
| Isolationsmodstand | IN/OUT; IN/GND; OUT/GND: 50M?/500VDC/25°C/70% |
| EMC-emission | Overholdelse af EN55015 EMC |
| Immunitet | Overholdelse af EN61547; EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024; EN61547 |
| Harmonisk strøm | Overholdelse af EN61000-3-2 klasse C (>= 100 % belastning) |
| MTBF | 43 200h MIL-HDBK-217F (25°C) |
| Dimensioner | 157 x 53 x 36,5 mm (L x B x H) |
| Vægt og pakning | 0,5 kg; 15 stk./æske |
| Kassens vægt og mål | 8,2 kg, 27,6 x 21 x 27 cm |
