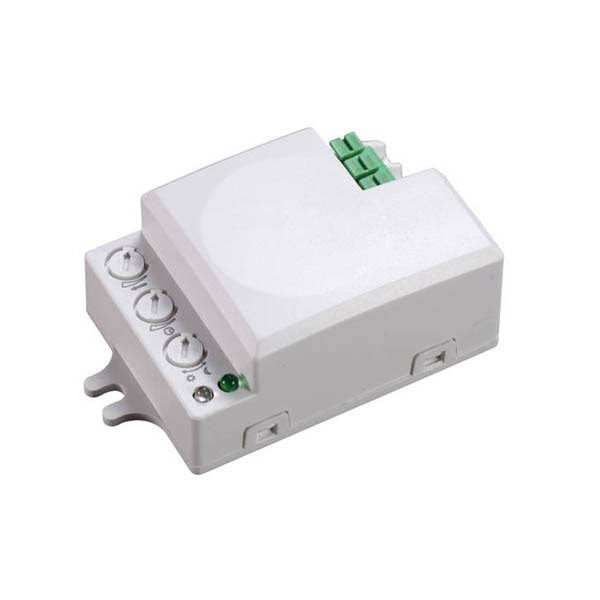

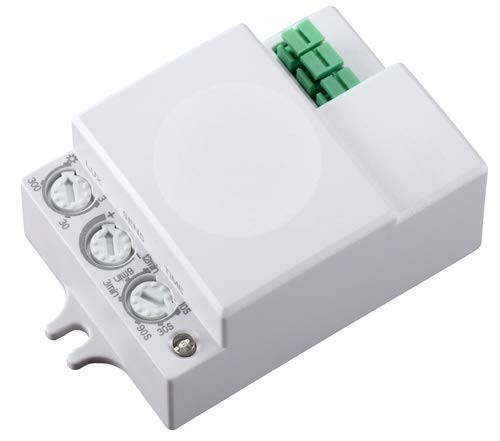

Flad mikrobølgebevægelsessensor

PIR sensor til armaturer og plafond

PIR-mikrobølgetilstedeværelsesdetektorer er designet til at reducere mængden af tid, belysning efterlades unødvendigt tændt, for eksempel hvis et område er ubemandet, eller hvis der er tilstrækkeligt naturligt lys. En tilstedeværelsesdetektor overvåger registreringszonen for tilstedeværelse ved hjælp af radiobølger i mikrobølgebåndet (5,8 GHz), hvis en person registreres, tænder detektoren automatisk belysningen. Når området er ledigt, slukker belysningen efter en forudindstillet tidsforsinkelse. Mikrobølgesensorer har en indbygget lysniveausensor (lux), der holder belysningen slukket, hvis der er nok naturligt lys til rådighed. Styring af belysning med en tilstedeværelsesdetektor kan spare op til 60 % af belysningsenergiomkostningerne afhængigt af tilstedeværelsesadfærd og mængden af tilgængeligt naturligt lys; mikrobølgesensorer kan også bruges til at styre ventilation.

Da denne detektor bruger mikrobølger, er detektering mulig gennem plastik, glas og tynde vægge såsom kontorvægge. Den registrerer ikke bevægelse gennem mursten, beton eller metal.

Egenskaber:

Kan identificere dag og nat: Den kan fungere om dagen og om natten, når den er indstillet til "sol"-tilstand (maks.). Den kan fungere i omgivende lys mindre end 3LUX, når den er justeret til "3"-positionen (min). Vedrørende justeringsmønsteret, se testmønsteret.

Føler justerbar:

Følsomheden kan justeres efter brugen af stedet. Registreringsafstanden for lav følsomhed kan kun være 2m og høj følsomhed kan være 16m, hvilket er velegnet til store rum.

Tidsforsinkelse tilføjes løbende:

Når sensoren modtager det andet induktionssignal inden for den første induktion, vil den genstarte til tid fra det øjeblik.

Nogle problemer og løsninger:

Belastningen virker ikke: Tjek strømmen og belastningen.

Hvis indikatorlyset er tændt efter registrering? Hvis ja, kontroller belastningen.

Hvis kontrollampen ikke lyser efter registrering, skal du kontrollere, om arbejdslyset passer til det omgivende lys.

Kontroller, om arbejdsspændingen svarer til strømkilden.

Følsomheden er dårlig: Tjek venligst, om der skulle være en forhindring foran sensoren

Prøve:

• Påvirkning til at modtage signalerne.
• Kontroller, om signalkilden er i detekteringsfelterne.
• Drej LUX-knappen med uret
• Kontroller monteringshøjden.
• Drej SENS-drejeknappen med uret til maksimum (sol).
• Sensoren kan ikke lukke lasten automatisk:
• Maksimum (+). Drej a. Hvis der er kontinuerlige signaler i detekteringsfelterne.
• TIME knap mod uret på b. Hvis tidsforsinkelsen er sat til den længste.
• Minimum (10s).
• Hvis effekten svarer til instruktionen.
